鋼格柵板的圖紙標注上受力方向以后方便廠家進行確定在生產鋼格柵板的時候哪面是扁鋼長度，哪面是橫桿長度，鋼格柵板主要是用來承重的，受力方向搞錯的話會喪失鋼格柵板的承重能力，有可能會發生意想不到的危險。

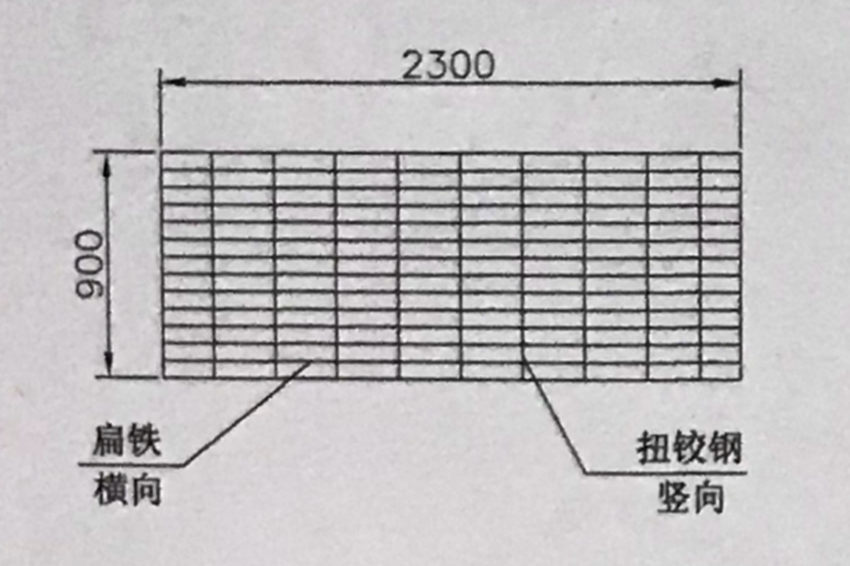

圖一（鋼格柵板扁鋼方向示意圖）
由于鋼格柵板是由承載扁鋼與橫桿交叉焊接制作的，承載扁鋼起到承重的作用，橫桿起到穩定扁鋼的作用，當鋼格柵板廠家接到鋼格板訂單以后，向用戶確定鋼格柵板的受力方向是必不可少的工作，假如鋼格柵板的受力方向搞錯的話，鋼格柵板的承重力就大打折扣了。

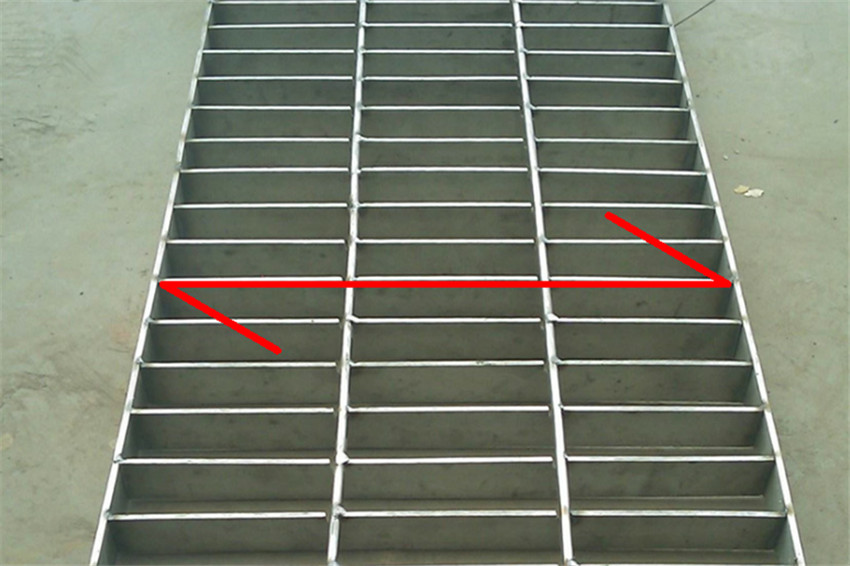

圖二（鋼格柵板扁鋼方向示意圖）

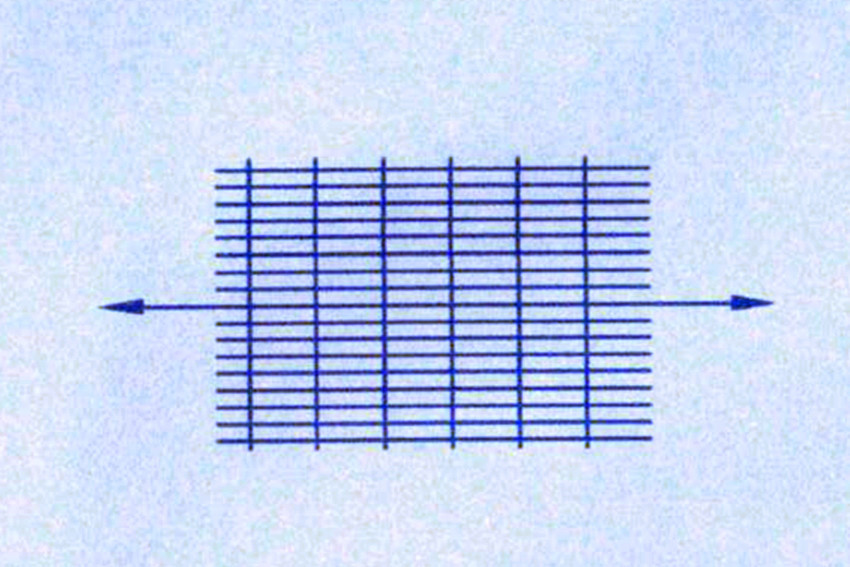

標準的鋼格柵板的受力方向在圖紙上面用符號進行表示，符號如下圖所示。也可以用其他形狀的箭頭進行表示。如圖一或圖二。
